Descripción de productos
El disyuntor de un solo polo de la serie L2 representa nuestra familia de productos más vendida. Basados en un sistema de elemento sensor térmico bimetálico de "ACCIÓN SNAP" probado, los disyuntores de la serie L2 detectan condiciones de sobrecarga e interrumpen el flujo de corriente. El mecanismo actuador reajustable permanece entonces desconectado hasta que se reajusta manualmente.
La serie L2 ofrece clasificaciones de amperaje de 3A a 25A y es adecuada para una diversidad de aplicaciones. Nuestros productos se calibran y prueban cuidadosamente para garantizar un rendimiento confiable en una variedad de asignaciones y condiciones operativas.
El disyuntor del interruptor térmico de restablecimiento manual L2 es fácil de instalar, de uso duradero y adecuado para la industria automotriz, industrial, marina, etc.
El disyuntor es un dispositivo electromecánico cuya función es proteger las instalaciones eléctricas, siendo utilizado en los tableros de distribución eléctrica. Funciona interrumpiendo la corriente eléctrica cuando excede sus limitaciones de diseño, impidiendo así el suministro de energía a las cargas, y daños al circuito.
Cuando el sistema tiene exceso de energía o cortocircuito, el interruptor cortará y salvará su equipo. No es necesario reemplazar los fusibles, el sistema se puede reiniciar con un simple interruptor que también ofrece un apagado seguro e instantáneo del sistema.
Ventaja del producto
- se puede restablecer después de una desconexión durante un período de tiempo, luego puede presionar el interruptor de reinicio para usarlo nuevamente.
- El diseño compacto permite la configuración de protección de circuitos de alta densidad. Hecho de plástico duradero, el protector de sobrecarga térmica es de alta calidad y larga vida útil.
- El disyuntor térmico es ampliamente utilizado en la industria automotriz, industrial y oceánica.
Parámetros de productos
| Nombre del producto: | Disyuntor del interruptor térmico de restablecimiento manual L2 |
| Tensión nominal: | CA 125/250 V, CC 50 V, 50/60 Hz |
| Corriente nominal: | 2~25A |
| Capacidad de interrupción: | 1000A (UL1077) |
| Resistencia de aislamiento: | ＞500 MΩ |
| Capacidad de sobrecarga reiniciable: | diez veces la corriente nominal |
| Resistencia dieléctrica | 1.500Vac 1 minuto |
| Peso: | Aproximadamente 15,6 g (0,55 oz.) |
| Caída de tensión: | menos de 0.25V |
| Restablecer el tiempo: | Dentro de 60 segundos |
| Método de operación: | tipo R |
| Rango de temperatura de funcionamiento: | -10 grado a 60 grados |
| Terminación: | Conectores rápidos o terminales de soldadura de 250" (6,35 mm) |
| Montaje: | Varias opciones. Ver información de pedido y planos |
| Aumento de temperatura en el bloque de terminales: | Menos de 65 grados al 100 por ciento de la corriente nominal aplicada continuamente a 25 grados |
| Resistencia de contacto: | 125Vac X 150% of rated current >500 ciclos |
| Resistencia típica VS. Calificación actual @ más 25 grados | |||
|
Clasificación actual en amperios |
TvpicalResistencia en ohmios | Clasificación actual en amperios | Resistencia típica en ohmios |
| 3.0 | 0.083 | 10.0 | 0.025 |
| 4.0 | 0.062 | 12.0 | 0.021 |
| 5.0 | 0.050 | 15.0 | 0.017 |
| 6.0 | 0.042 | 16.0 | 0.016 |
| 7.0 | 0.036 | 20.0 | 0.012 |
| 8.0 | 0.031 | ||
| Factores de corrección de capacidad para temperaturas ambiente | ||||||||||
|
Temperatura |
||||||||||
| Amperios nominales actuales | grado F | más 14 | más 32 | más 50 | más 68 | más 77 | más 86 | más 104 | más 122 | más 140 |
| grado | -10 | más 0 | más 10 | más 20 | más 25 | más 30 | más 40 | más 50 | más 60 | |
|
3 a 4A |
.70 | .75 | .82 | .90 | 1.00 | 1.10 | 1.25 | 1.61 | 2.15 | |
|
9 a 40A |
.77 | .85 | .90 | .95 | 1.00 | 1.05 | 1.15 | 1.25 | 1.40 | |
Imagen del producto
Aparato
El disyuntor de interruptor térmico de restablecimiento manual L2 se usa ampliamente en electrodomésticos y electrodomésticos, transporte, marina, telecomunicaciones, regletas, audiovisuales, médicos y suministros de energía.
Yate
Auto
Electrodoméstico
Admirador
Nuestra fábrica
Dongguan Senreach Electronics Co., Ltd, fundada en 2011, es un fabricante profesional de componentes de protección de circuitos y proveedor de programas en China. Tenemos 20 años de experiencia en la fabricación de fusibles, portafusibles, disyuntores, protectores térmicos, sensores ntc, etc.

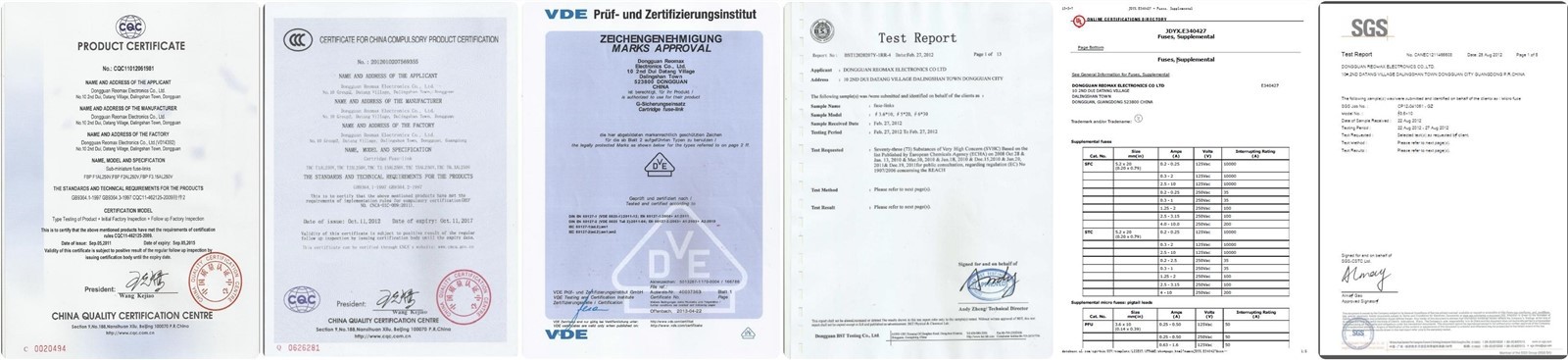

Con una variedad de equipos avanzados de fabricación y prueba, adpotamos un sistema de gestión de calidad perfecto para garantizar que cada pieza de nuestros componentes sea segura y estable. Nuestras operaciones cuentan con la certificación ISO9001:2000-y los productos cumplen con los estándares internacionales.
Estamos especializados en el desarrollo, fabricación y venta de componentes de protección de circuitos para aplicaciones de sobrecorriente, sobretemperatura y sobretensión con tipos de rendimiento, tipos y especificaciones. Nuestros productos son ampliamente utilizados en electrónica de consumo, automóviles, embarcaciones, dispositivos de comunicación, fuente de alimentación, nueva energía, fotovoltaica y otros campos.
