Descripción de productos
Un fusible reiniciable PPTC Polyswitch de 16 V, comúnmente conocido como poliinterruptor, es un componente electrónico diseñado para proteger los circuitos eléctricos de condiciones de sobrecorriente. Funciona utilizando un material a base de polímero con un coeficiente de resistencia a la temperatura positivo. Esto significa que a medida que aumenta la corriente que fluye a través del dispositivo, la temperatura del polímero también aumenta, lo que hace que aumente su resistencia.
Características
Dispositivos con terminales radiales
El material aislante de polímero epoxi retardante de llama curado cumple con los requisitos UL 94V-0
Paquete a granel o cinta y carrete disponibles en la mayoría de los modelos
Avería del funcionamiento del fusible PPTC
1. Estado de funcionamiento normal:Cuando el circuito está en su estado de funcionamiento normal y la corriente está dentro de un rango seguro, el fusible PPTC presenta una resistencia baja. Esto permite que la corriente fluya a través de él sin una caída significativa de voltaje o generación de calor.
2. Condición de sobrecorriente:Si ocurre un evento de sobrecorriente, como un cortocircuito o un aumento repentino de corriente debido a una falla, la corriente que pasa a través del fusible PPTC aumenta significativamente. A medida que aumenta la corriente, también aumenta la temperatura del polímero en el PPTC.
3. Fase de Transición:A medida que aumenta la temperatura del polímero, su resistencia comienza a aumentar. Este aumento de la resistencia actúa como un mecanismo de autorregulación. El fusible PPTC entra en un estado de transición en el que su resistencia aumenta rápidamente. Este aumento repentino de la resistencia provoca una caída de voltaje significativa en el PPTC, lo que ayuda a limitar la corriente que fluye a través del circuito.
4. Limitación de corriente:El aumento de la resistencia y la caída de voltaje a través del fusible PPTC limitan efectivamente la corriente a un nivel seguro. Esto ayuda a proteger el circuito y los componentes conectados de los efectos dañinos de la sobrecorriente. El fusible PPTC actúa efectivamente como un disyuntor de reinicio automático.
5. Restablecer:Una vez que se elimina la condición de sobrecorriente o se elimina la falla, el fusible PPTC comienza a enfriarse. A medida que la temperatura disminuye, la resistencia del polímero vuelve gradualmente a su estado inicial bajo. Esto permite que el circuito vuelva a su funcionamiento normal.
Datos del producto
| Nombre del árticulo: | Fusible reiniciable PPTC Polyswitch de 16 V | Clasificación actual: | 0.05A-14A |
| Voltaje nominal: | 16 VCC | Capacidad de Interrupción: | Bajo |
| Tipo: | Radial | Uso: | Fusible reajustable eléctrico PTC, PPTC |
| Tipo de reinicio: | Reinicio automático | Solicitud: | Sistema de comunicación |
| Paquete: | Paquete estándar | Estándares de seguridad: | Cumplimiento de RoHS, alcance y HF |

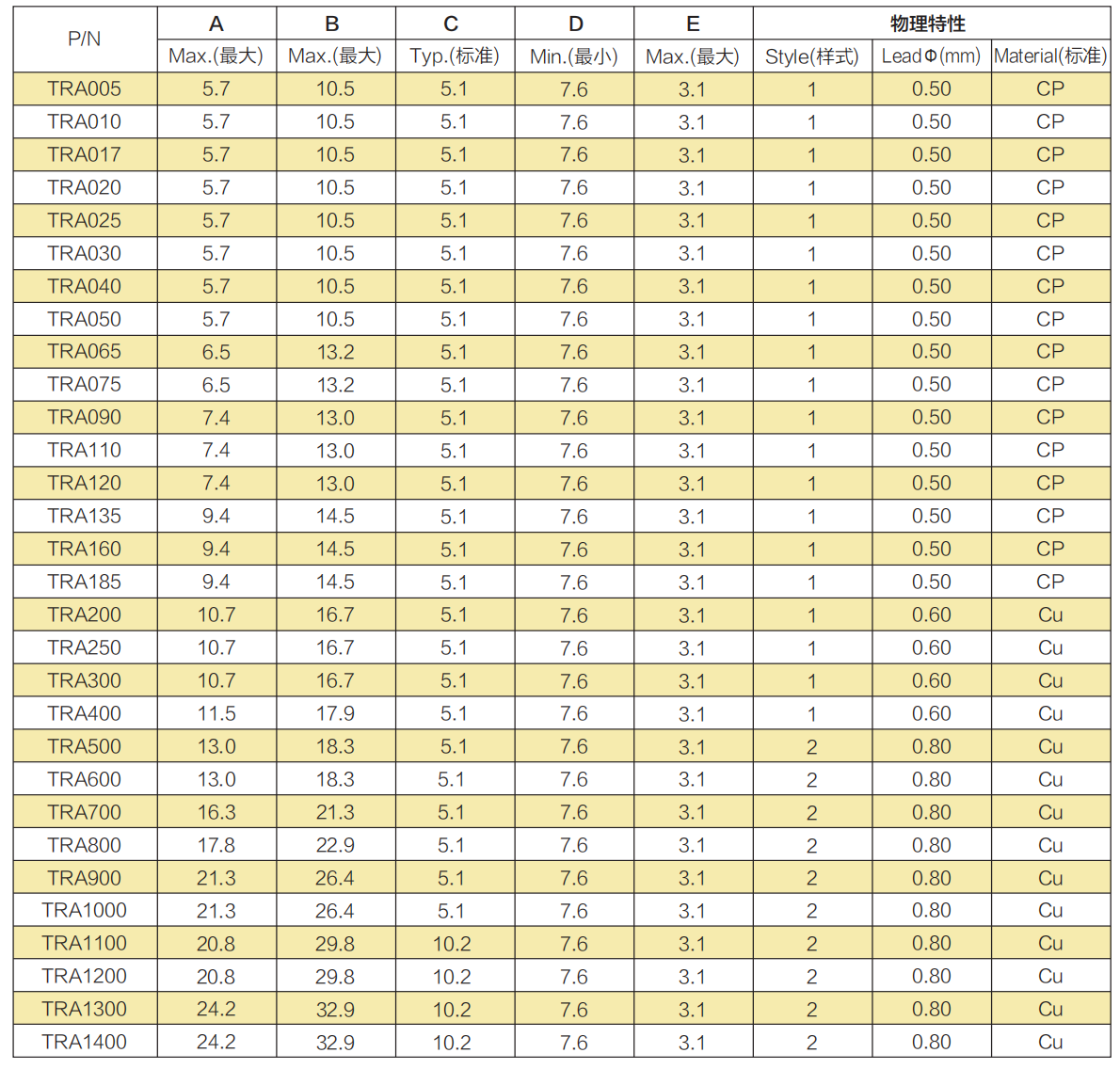

Dimensión de los productos
Característicasentre la temperatura ambiente y la corriente de trabajo
| P/N | Temperatura ambiente de funcionamiento | ||||||||
| -40 grado | -20 grado | 0 grado | 25 grados | 40 grados | 50 grados | 60 grados | 70 grados | 85 grados | |
| TRA005 | 0.08 | 0.07 | 0.06 | 0.05 | 0.04 | 0.04 | 0.03 | 0.03 | 0.02 |
| TRA010 | 0.17 | 0.15 | 0.13 | 0.10 | 0.07 | 0.06 | 0.05 | 0.04 | 0.03 |
| TRA017 | 0.27 | 0.24 | 0.21 | 0.17 | 0.14 | 0.12 | 0.09 | 0.07 | 0.05 |
| TRA020 | 0.32 | 0.28 | 0.25 | 0.20 | 0.16 | 0.14 | 0.12 | 0.10 | 0.07 |
| TRA025 | 0.40 | 0.34 | 0.29 | 0.25 | 0.20 | 0.17 | 0.15 | 0.13 | 0.09 |
| TRA030 | 0.47 | 0.41 | 0.36 | 0.30 | 0.24 | 0.21 | 0.18 | 0.14 | 0.10 |
| TRA040 | 0.62 | 0.53 | 0.46 | 0.40 | 0.31 | 0.28 | 0.23 | 0.20 | 0.16 |
| TRA050 | 0.77 | 0.67 | 0.58 | 0.50 | 0.40 | 0.34 | 0.30 | 0.25 | 0.19 |
| TRA065 | 1.00 | 0.87 | 0.75 | 0.65 | 0.51 | 0.45 | 0.40 | 0.34 | 0.22 |
| TRA075 | 1.04 | 0.94 | 0.83 | 0.75 | 0.61 | 0.54 | 0.46 | 0.41 | 0.29 |
| TRA090 | 1.39 | 1.22 | 1.07 | 0.90 | 0.72 | 0.63 | 0.53 | 0.45 | 0.33 |
| TRA110 | 1.61 | 1.43 | 1.24 | 1.10 | 0.89 | 0.83 | 0.74 | 0.66 | 0.56 |
| TRA120 | 1.76 | 1.56 | 1.35 | 1.20 | 0.97 | 0.91 | 0.81 | 0.72 | 0.61 |
| TRA135 | 1.98 | 1.75 | 1.54 | 1.35 | 1.08 | 1.01 | 0.89 | 0.78 | 0.67 |
| TRA160 | 2.30 | 2.06 | 1.82 | 1.60 | 1.33 | 1.20 | 1.05 | 0.96 | 0.78 |
| TRA185 | 2.68 | 2.41 | 2.13 | 1.85 | 1.53 | 1.40 | 1.23 | 1.13 | 0.93 |
| TRA200 | 3.14 | 2.70 | 2.28 | 2.00 | 1.80 | 1.72 | 1.34 | 1.23 | 1.03 |
| TRA250 | 3.63 | 3.25 | 2.88 | 2.50 | 2.08 | 1.93 | 1.70 | 1.53 | 1.30 |
| TRA300 | 4.34 | 3.87 | 3.42 | 3.00 | 2.49 | 2.28 | 2.02 | 1.82 | 1.52 |
| TRA400 | 5.78 | 5.15 | 4.58 | 4.00 | 3.28 | 3.04 | 2.68 | 2.42 | 2.07 |
| TRA500 | 7.23 | 6.44 | 5.73 | 5.00 | 4.10 | 3.80 | 3.35 | 3.03 | 2.59 |
| TRA600 | 10.12 | 9.01 | 8.02 | 7.00 | 5.74 | 5.32 | 5.25 | 4.24 | 3.62 |
| TRA700 | 10.12 | 9.01 | 8.02 | 7.00 | 5.74 | 5.32 | 5.25 | 4.24 | 3.62 |
| TRA800 | 11.56 | 10.30 | 9.16 | 8.00 | 6.56 | 6.08 | 5.36 | 4.84 | 4.14 |
| TRA900 | 13.00 | 11.58 | 10.30 | 9.00 | 7.38 | 6.84 | 5.36 | 4.84 | 4.14 |
| TRA1000 | 14.45 | 12.88 | 11.45 | 10.00 | 8.20 | 7.60 | 6.70 | 6.05 | 5.18 |
| TRA1100 | 15.89 | 14.16 | 12.60 | 11.0 | 9.02 | 8.36 | 7.37 | 6.66 | 5.69 |
| TRA1200 | 17.34 | 15.45 | 13.74 | 12.00 | 9.84 | 9.12 | 8.04 | 7.26 | 6.21 |
| TRA1300 | 18.79 | 16.74 | 14.89 | 13.00 | 12.66 | 9.88 | 8.71 | 7.87 | 6.73 |
| TRA1400 | 20.23 | 18.03 | 16.03 | 14.00 | 15.31 | 10.64 | 9.38 | 8.47 | 7.25 |
Solicitud
1. Electrónica de Consumo; 2. Adaptadores y Cargadores de Corriente; 3. Placas de circuito impreso (PCB); 4. Electrónica Automotriz; 5. Equipos de Telecomunicaciones; 6. Sistemas de Control Industrial; 7. Dispositivos Médicos; 8. Bancos de energía; 9. Iluminación LED; 10. Electrodomésticos de consumo; 11. Equipos industriales.
