Descripción general
Hay 3 modosels para gabinete de plástico tipo de restablecimiento automático breaker Son E516, E517 y E518, uno de los miembros del disyuntor de espárrago 10-32, que se usa ampliamente en cargadores de vehículos, marinos, baterías, etc. Esta serie son disyuntores de servicio pesado de 5A a 50A y se pueden aplicar a aplicaciones de 6-28V CC.
La función del disyuntor es: cuando se produce un cortocircuito en el circuito, una sobrecarga grave, una pérdida de voltaje y otras fallas peligrosas, el disyuntor puede cortar automáticamente el circuito defectuoso y proteger eficazmente la serie conectada detrás del equipo eléctrico. Por lo tanto, el disyuntor es un dispositivo de protección muy importante en la red de distribución. Los interruptores automáticos se utilizan ampliamente en la ingeniería eléctrica debido a sus ventajas, como la operación segura, el valor de acción ajustable, la buena capacidad de interrupción y la consideración de varias funciones de protección.
E516, E517 y E518 pertenecen al tipo Ⅰ interruptor de circuito de perno de reinicio automático. El gabinete está hecho de plástico.
E516 es un tipo de montaje de espárrago. E517 es un soporte de montaje horizontal y E518 es un soporte de montaje paralelo.
El disyuntor de sobrecorriente es una estructura bimetálica que puede apagar rápidamente los circuitos de los vehículos eléctricos si se sobrecargan, protegiendo todo el circuito.
-
El disyuntor puede proteger el circuito de un cortocircuito de alta corriente.
-
A través de su disparo térmico puede proteger el circuito de condiciones de sobrecarga. Un disyuntor se disparará si se produce un consumo demasiado grande o un flujo de corriente a través de una derivación térmica en el interior.
- Es fácil de montar.
- El tiempo de viaje se puede personalizar y ajustar de acuerdo con las demandas de los clientes.
-
El diseño permite que el disyuntor térmico sea extremadamente rentable sin dejar de ser duradero y confiable.
Especificaciones
| Nombre del producto: | Disyuntor de cortocircuito de restablecimiento automático |
N º de Modelo.: |
E516, E517, E518 |
|
Tensión nominal: |
14/28 V CC | Corriente nominal: | 3A-60A |
| Tipo de reinicio: | Restablecimiento automático, escribir Ⅰ | Número de polos: | Unipolar |
| Caso: | El plastico | Montaje: | Montaje con espárrago (E516), Montaje con soporte (E517, E518) |
| Tipo de función: | Térmica Trip-free, Ciclismo | Terminación: | 10-32 Hilo |
| Clasificación de protección de ingreso: | IP66 para cubierta de plástico | Capacidad de interrupción: | 28Vcc X 1000A |
| Capacidad de sobrecarga reiniciable: | 10 veces la corriente nominal | Identificación de terminales: | Línea=auxiliar; Carga =Murciélago |
| Cumplimiento: | SAE J553; SAE J1171 | Resistencia de contacto: | 28Vac X 150 por ciento de la corriente nominal > 500 ciclos |
Curvas de reducción de temperatura
Dimensión
Disyuntor de circuito tipo espárrago de restablecimiento automático E16
Caja de plástico sin montura
Disyuntor de soporte horizontal E17
Caja de plástico con soporte de montaje horizontal
Disyuntor de soporte paralelo E18
Caja de plástico con soporte de montaje paralelo
Aviso
Aviso de instalación:

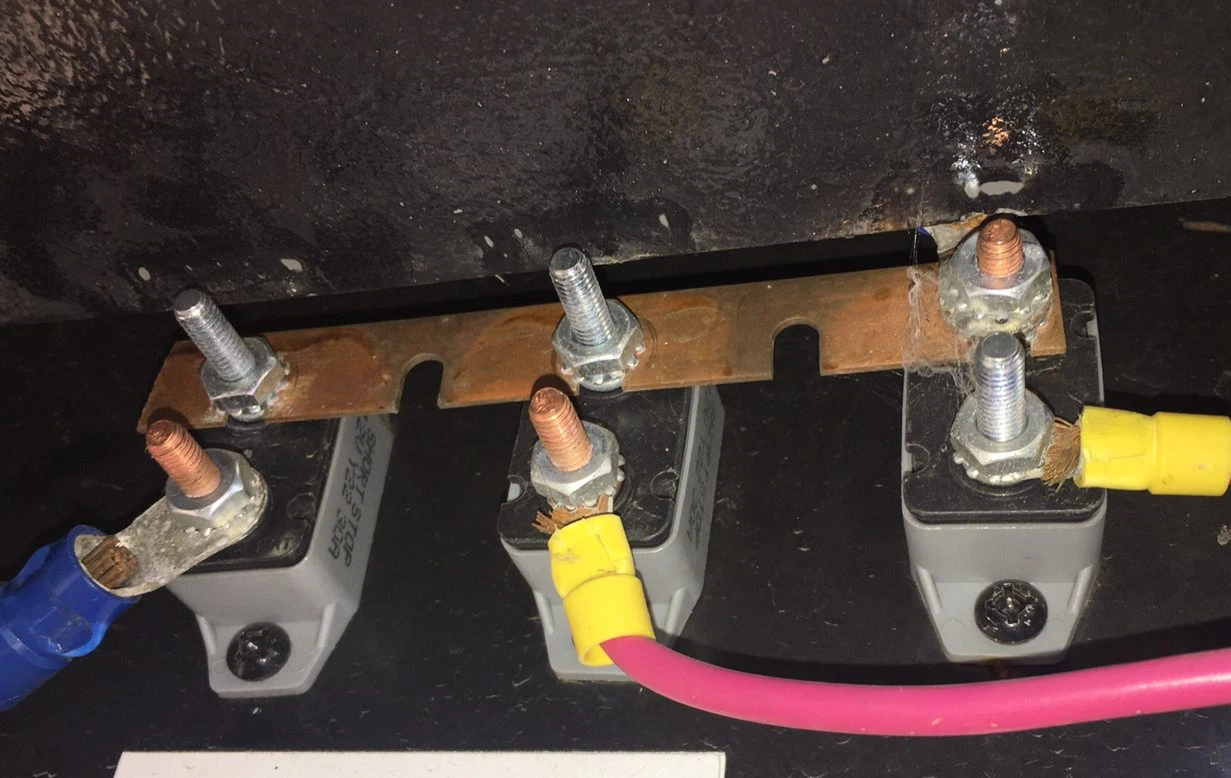

La columna plateada (AUX) indica entrada y la columna de cobre (BAT) indica salida. Solo protegen de una manera. El perno tiene una etiqueta de batería y alimentación. Los tacos dorados son tacos de batería.
Tenga en cuenta que los dos pernos roscados del interruptor automático no tocan el metal. Los pernos llevan voltaje de la batería y deben estar aislados de cualquier conducción, incluidos los guardabarros metálicos.
Los disyuntores E516, E517 y E518 son del tipo 1, que son disyuntores de restablecimiento automático. El reinicio automático significa que el interruptor puede reiniciarse automáticamente sin la ayuda de los usuarios.
Por lo tanto, el disyuntor proporciona protección continua hasta que se encuentra y corrige la sobrecorriente. Luego se reinicia automáticamente.
El interruptor se disparará (desconectará la energía) cuando detecte la corriente de sobrecarga. Se reiniciará automáticamente.
Aparato
yates
vehículo
cargador de batería
equipo electromecánico
-
automotor
-
equipo electromecanico
-
vehículo
-
marina
-
todoterreno y otros vehículos
-
yates y barcos
-
aplicaciones para camiones
-
cargadores de bateria
-
Control eléctrico de motores de automóviles, etc.
Tour por la fábrica
Dongguan Senreach Electronics Co.,ltd se encuentra en la ciudad de Shijie, ciudad de Dongguan, provincia de Guangdong, China, a 2 horas en automóvil de los puertos de Shenzhen y Guangzhou. Cubre un área de 4,000 metros cuadrados y tiene una capacidad de producción mensual de 50 millones de piezas. Estamos especializados en el diseño, desarrollo, producción y venta de protección contra sobrecorriente, protección contra sobretemperatura y protección contra sobretensión, sirviendo y apoyando a varias grandes marcas y empresas en todo el mundo.
Nuestros productos cumplen con los estándares de calidad de ISO 9001 y los estándares ambientales de ISO 14001. Se fabrican de una manera que promueve las actividades de conservación del medio ambiente manteniendo una alta calidad. Brindamos el máximo valor con una ejecución disciplinada para garantizar la más alta calidad y eficiencia. Nuestra fábrica tiene una máquina automática de ensamblaje y soldadura, una máquina para agregar tapas, una máquina de grabado, una máquina de moldeo automático, etc.
Con Senreach, obtiene acceso a un socio confiable a largo plazo, piezas altamente personalizables y una red de distribución educada y motivada. Nuestra misión es devolver el poder a nuestros clientes. Bienvenido a visitar nuestra fábrica.
equipo
equipo
taller
máquina de producción
máquina de producción
tienda de máquina
CCI
equipo de prueba
Por qué elegirnos
Ventaja de costo
Tenemos nuestra propia fábrica y construimos nuestros propios moldes que nos permiten ofrecer el precio de primera mano a nuestros clientes.
Buena calidad
Cada pieza de producto pasa una inspección completa tanto por equipos de prueba automáticos como por nuestro equipo de control de calidad.
Venta al por mayor de fábrica
Disponemos de stock abierto para producto estándar en almacén. Para que podamos terminar el pedido en un corto plazo de entrega y hacer una entrega rápida.
servicio completo
Contamos con un equipo de I + D, control de calidad, ventas y posventa para ofrecerle un servicio completo que incluye recomendación de selección, soporte técnico, protección posventa.
Embalaje y envío
Podemos embalar y etiquetar las mercancías según los requisitos de los clientes. Si no hay una solicitud de embalaje específica, empacaremos los productos en nuestro paquete estándar, bolsa de PE, caja interior y caja de cartón exterior. Detalles por favor póngase en contacto con ventas.
