Descripción de productos
Los disyuntores de la serie E5 se dividen en 4 tipos, tipo de reinicio automático con gabinete de metal, tipo de reinicio modificado con gabinete de metal, tipo de reinicio automático con gabinete de plástico y tipo de reinicio manual con gabinete de plástico. Esta página es para el tipo de restablecimiento automático de gabinete de metal. Tenemos 3 modosels para gabinete de metal tipo de reinicio automático circuito breaker, E511, E512 y E513.
E511, E512 y E513 pertenecen al Tipo 1, disyuntor de tipo reinicio automático. El gabinete está hecho de metal. E511 es del tipo de montaje con espárrago. E512 es de montaje en soporte horizontal mientras que E513 es del tipo de montaje en soporte vertical.El disyuntor de sobrecorriente es una estructura bimetálica que puede apagar rápidamente el circuito del vehículo eléctrico cuando se sobrecarga para proteger todo el circuito.
Los disyuntores de tipo térmico unipolares de la serie E5 se pueden aplicar a equipos y productos de 5-50A, 12-28V CC.
El disyuntor de tipo espárrago de restablecimiento automático se usa típicamente en cargadores de batería, vehículos marinos, camiones, autobuses, vehículos recreativos, motores de pesca por curricán, etc.
Parámetros de productos
| Nombre del producto: | Disyuntor de tipo espárrago de restablecimiento automático |
N º de Modelo.:
|
E511, E512, E513 |
|
Tensión nominal:
|
12-28V CC | Corriente nominal: | 5A-50A |
| Tipo de reinicio: | Restablecimiento automático | Número de polos: | Unipolar, Normal cerrado |
| Caso: | Metal (oro) | Montaje: | Montaje con espárrago (E511), Montaje con soporte (E512, E513) |
| Tipo de función: | Térmica Trip-free, Ciclismo | Terminación: | 10-32 Opciones de subprocesos y conexiones rápidas disponibles |
| Calibrarión a 25 grados: | 100 por ciento de retención, 135 por ciento de viaje (porcentaje de calificación) | Capacidad de interrupción: | Protección de circuitos derivados: 2500 A a 12 V CC |
| Capacidad de sobrecarga reiniciable: | 10 veces la corriente nominal | Clasificación de torque del perno: | >24 in-lb (2,7 Nm) máx. |
| Rango de temperatura de funcionamiento: | -40 grado ~85 grado | Clasificación de par de montaje: | 30 in-lb (3,4 Nm) máx. |
Dimensión de productos
Disyuntor de circuito Tupe de perno de reinicio automático E11
Disyuntor de soporte horizontal E12
Disyuntor de soporte vertical E13
Aparato de producto
Aviso de instalación
Aviso de instalación:

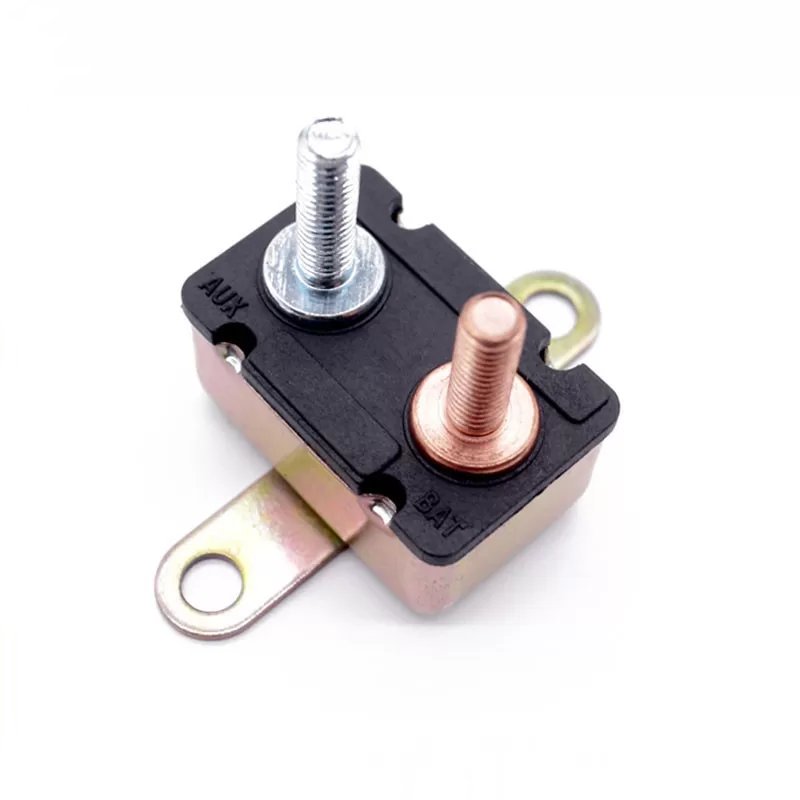

La columna plateada (AUX) representa la entrada y la columna de cobre (BAT) representa la salida. Solo protegen de 1 manera. Los pernos están etiquetados para la batería y la fuente. El perno dorado es el perno de la batería.
Tenga en cuenta que los dos pernos roscados del interruptor automático no pueden tocar metal. Los pernos transportan voltaje de la batería y deben estar aislados de cualquier cosa conductora, incluido el guardabarros de metal.
Los disyuntores E511, E512 y E513 son disyuntores de reinicio automático de tipo 1. El restablecimiento automático significa que el interruptor se restablece automáticamente sin la ayuda de los usuarios.
Por lo tanto, los interruptores brindarán protección continua hasta que se encuentre y corrija la sobrecorriente. Luego se reinicia automáticamente.
El interruptor se disparará (desconectará la alimentación) cuando detecte la corriente de sobrecarga. Se reiniciará automáticamente.
